盘式过滤器

发布时间:2011-3-11 15:16:56  打印本页 || 关闭窗口

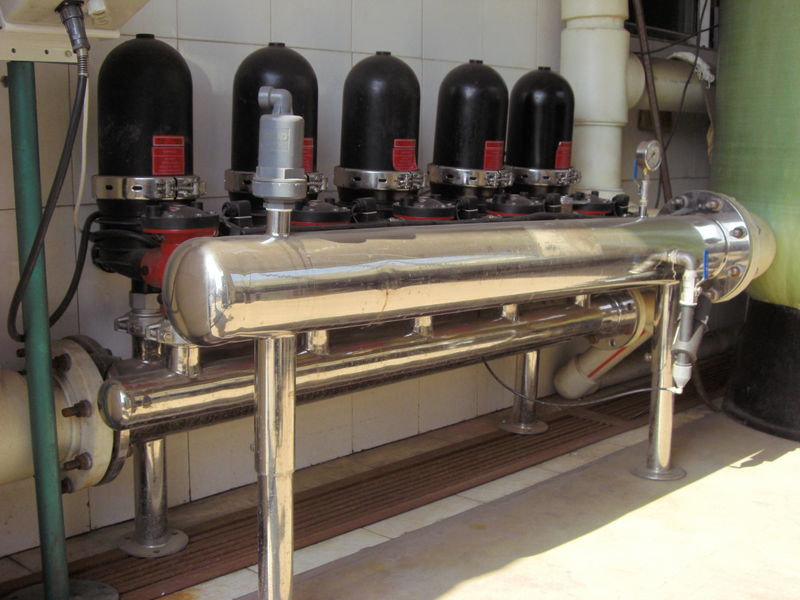

盘式过滤器
产品特性
1、精密过滤:可根用水要求选择不同精度的过滤盘,有20μ、50μ、100μ、200μ多种规格。
2、高效反洗:高速和彻底的反洗,只在20秒左右即可完成。
3、全自动运行,连续出水:在过滤器组套内,反洗过程轮流交替进行 工作、反洗状态之间,自动切换、可确保连续出水,系统压损小。
4、标准:标准模块化系统设计,用户可按需取舍,灵活可变,互换性强。
5、非标准:可灵活利用边角空间,因地制宜安装,占地很少。
6、运行可靠维护简单:几乎不需日常维护,部件100%经工厂检测和试运转,不需专用工具,备品备件很少。
7、使用寿命长:高科技塑料过滤芯
工作原理
JY过滤器分JY2(2")、JY3(3")JY4(4")三种基本过滤单元,其中过滤芯是由一组带沟槽棱边形成的交叉点把水中固体物截留。由于同时具有表面拦截和浓度凝聚的作用,大大提高了过滤效果.
工作状态
过滤盘片在弹簧力和水力作用下被紧密地压在一起。当含有杂质的水通过时杂质颗粒被截留。
反洗状态
控制器控制阀门改变水流方向。盘片被松开,位于盘片中央的喷嘴沿切线喷射,使盘片旋转,盘上截留的固体物被冲洗出去。
技术参数
 工作压力:0.25~0.8Mpa
 反洗压力:0.15~0.6Mpa
反洗时间::5~20秒可调
反洗水用量: 30~100 升(单个过滤头)
系统压损:0.001~0.08Mpa
工作温度:4~75℃
   PH值:4.0~13
JYF系列组套说明:
   工作压力:0.08~0.8Mpa
反洗压力:0.15~0.6Mpa
反洗水进水阀门:铜阀2″ BSPT螺纹
过滤单元数量: 2~8个
如果来水压力低,不足以满足反洗要求,可采用外接反洗水源JYF系列或增加出口主阀的方式,保证盘式过滤器的正常运行和反洗。
盘式过滤器设计选型
选型设计
每个过滤单元(3"或2"),针对不同的原水水质和不同的出水精度要求,其产水量也是不同的(参见参数表)
一般把原水水质分成四类:
A、优良水质:城市自来水,从稳定的含水层抽取的井水;
B、一般水质:循环准冷却水,经沉淀处理过的地面水,经过有效沉淀和完全生物筛过的排水;
C、较差水质:从水质很差的含水层抽取的地下水,经过有效沉淀,但未经或经很少的生物处理的排水,有微生物大量繁殖的地面水;
D、很差水质:从很脏或富含铁锰的井中抽取的井水,受洪水影响且未经沉淀的地面水,未经沉淀及生物处理的排水。为保证过滤系统较好的工作状态,D类水质需要进行预处理以提高一个等级。
rb88材质
JY过滤头由增强聚酰胺塑料成型制造,防腐耐磨,可承受工作压力0.8Mpa 。过滤盘材质为聚丙烯塑料,密封为EPDM,进出水及排水管路为不锈钢材质。安装说明
1、电源:220V、50ZH,现场附近装有标准插座即可。进出水管道与rb88系统法兰联接,参见rb88外形尺寸图。
2、控制器为专用定型产品,已固定在过滤器上;
3、进水、出水管应加装手动阀门,同时阀门里侧装压力表;
4、rb88通过膨胀螺丝固定在水泥平台。
盘式过滤器选型参数表
过滤等级参考

优质供水预处理
 20μ

生活用水预处理,生产用水,喷嘴保护
 50μ

循环水过滤,给水处理预过滤
 100μ

中水处理,废水处理
 200μ



盘式过滤器广泛应用于以下场合:
原水:地表水、地下水的机械杂质、藻类、菌类、有机物过滤。
市政:原水过滤,冲池水回收过滤;污水排放达标过滤;公园、绿化、喷泉水过滤。
 发电厂:汽轮机冷却水过滤,灰水回收过滤,冷却水全滤和旁滤。
农业:喷灌、滴灌水过滤。
反渗透/超纯水:预处理、膜保护、树脂捕捉器。
冶金、石化、矿业、医药、制浆、造纸、中央空调:循环水全滤、旁滤;工艺用水。
高含盐水过滤:苦咸水、海水、盐水过滤。
